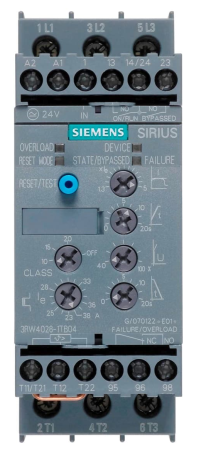

Hướng Dẫn Cài Đặt Và Chức Năng Khởi Động Mềm Siemens 3RW40

• Khởi động mềm và dừng mềm động cơ AC (giảm sốc cơ khí và dòng điện).
• Giám sát quá tải và quá nhiệt của động cơ.
• Có chức năng “bypass” tích hợp, giúp giảm tổn thất nhiệt, tiết kiệm điện sau khi khởi động xong.
• Thiết kế dạng compact, dễ dàng lắp đặt trên thanh DIN hoặc gắn vít.

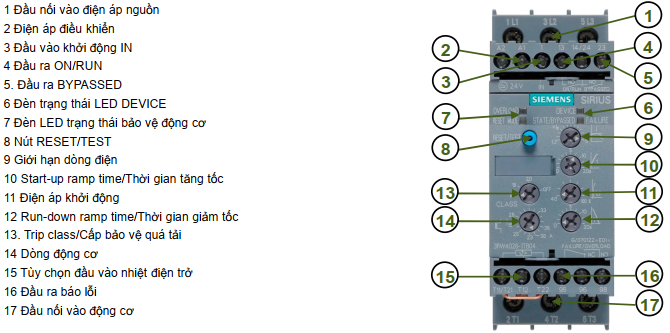

2.1 Núm điều chỉnh dòng định mức Ie ( số 14)

Dòng điện hoạt động định mức của động cơ phải được thiết lập
với núm điều chỉnh dòng định mức Ie theo điện áp nguồn và kết
nối động cơ (wye-delta). Bảo vệ quá tải động cơ cũng đề cập đến
giá trị đặt này nếu nó đang hoạt động.

2.2 Núm điều chỉnh dòng giới hạn xIe (số 9)

Giá trị giới hạn dòng điện được đặt với núm điều chỉnh dòng giới
hạn xIe để yêu cầu dòng điện khởi động tối đa như một hệ số của
dòng điện định mức đã đặt của động cơ (Ie).

2.3 Cài đặt chức năng dừng mềm( số 12)

Trong chế độ "dừng mềm", quá trình dừng tự nhiên của tải được giảm tốc. Chức năng được sử dụng khi phải ngăn chặn việc dừng tải đột ngột. Đây thường là trường hợp trong ứng dụng có quán tính khối lượng thấp hoặc mômen xoắn ngược cao.

Bạn có thể đặt thời gian giảm tốc bằng nút điều chỉnh thời gian giảm tốc t. Điều này xác định bao lâu điện áp vẫn nên được cung cấp cho động cơ sau khi lệnh ON được gỡ bỏ. Mô-men xoắn được tạo ra trong động cơ được giảm bớt nhờ chức năng dốc điện áp trong thời gian giảm dốc này và ứng dụng dừng mượt mà. Nếu nút điều chỉnh được đặt thành 0, sẽ không có dốc điện áp trong quá trình dừng (dừng khi không tải).

2.4  Chức năng của đầu ra BYPASSED và ON / RUN.

Đầu ra BYPASSED ở tiếp điểm 23/24 đóng ngay khi khởi động mềm SIRIUS 3RW40 phát hiện động cơ đã khởi động. Các công tắc tơ bypass tích hợp đóng đồng thời, hệ thống tự động bypass qua điện lưới mà không qua bộ thyristor. Tiếp điểm BYPASS và đầu ra 23/24 sẽ mở lại ngay sau khi đầu vào khởi động IN mở ra.

2.5  Tiếp điểm đầu ra FAILURE / OVERLOAD

Nếu không có điện áp điều khiển định mức hoặc nếu xảy rahỏng hóc, thì không có khả năng FAILURE /OVERLOAD được chuyyển.

2.6  Cài đặt RESET MODE.

Bằng cách nhấn nút RESET MODE, bạn xác định quy trình đặt lại trong trường hợp có lỗi. Cái này được biểu thị bằng đèn RESET MODE LED.

• RESET bằng tay (RESET MODE LED off)
  Bạn có thể đặt lại lỗi bằng cách nhấn nút RESET / TEST
• RESET từ xa (RESET MODE LED xanh)
  Bạn có thể đặt lại tín hiệu lỗi bằng cách ngắt kết nối điện áp cung cấp điều khiển trong > 1,5 giây
• AUTO RESET (RESET MODE LED vàng)
  Nếu bạn đặt chế độ RESET thành AUTO, lỗi sẽ tự động được đặt lại.

3.  Quy trình chạy thử và nghiệm thu/Commissioning.

1. Kiểm tra điện áp và đấu nối dây điện
2. Đặt các thông số khởi động (đối với các thông số được đề xuất, hãy tham khảo phần Cài đặtnhanh/Quick Commissioning)
3. Đặt chức năng quá tải động cơ (nếu cần)
4. Xác định chế độ RESET nếu xảy ra lỗi
5. Khởi động động cơ và nếu cần, hãy tối ưu hóa các thông số theo thực tế
6. Ghi lại các cài đặt thông số nếu được yêu cầu

4. Cài đặt nhanh 3RW40 và tối ưu hóa các thông số

Cài đặt dòng động cơ

5. LEDs và xử lý sự cố 3RW40
