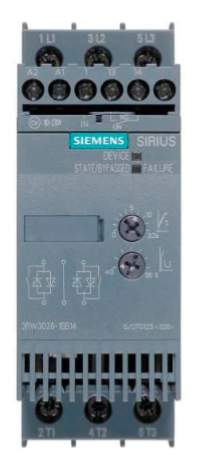

Hướng Dẫn Cài Đặt Và Chức Năng Khởi Động Mềm Siemens 3RW30

1. Đặc tính kỹ thuật về khởi động mềm Siemens 3RW30

• Thiết kế nhỏ gọn
• Tích hợp công tắc tơ bypass
• Khởi động mềm
• Hoạt động “Cân bằng phân cực” 2 pha cải tiến
• Đầu ra ON
• Bốn dải công suất và kích thước:
  S00 lên đến 17.6A (7.5kW / 400V) :
  3RW3013-1BB14 (1.5kW)
  3RW3014-1BB14 (3.0kW)
  3RW3016-1BB14 (4.0kW)
  3RW3017-1BB14 (5.5kW)
  3RW3018-1BB14 (7.5kW)

  S0 lên đến 38A (18.5kW / 400V)
  3RW3026-1BB14 (11kW)
  3RW3027-1BB14 (15kW)
  3RW3028-1BB14 (18.5kW)

  S2 lên đến 72A (37kW / 400V)
  3RW3036-1BB14 (22kW)
  3RW3037-1BB14 (30kW)
  3RW3038-1BB14 (37kW)

  S3 lên đến 106A (55kW / 400V)
  3RW3046-1BB14 (45kW)
  3RW3047-1BB14 (55kW)



• Xem sơ đồ đấu dây tại đây

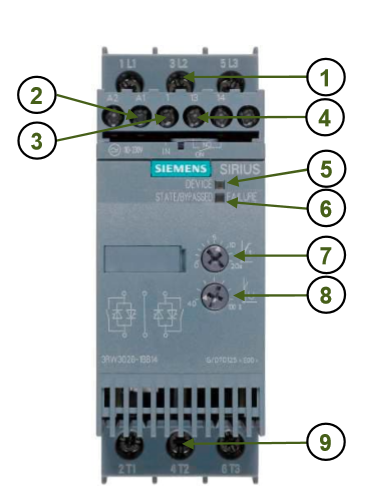

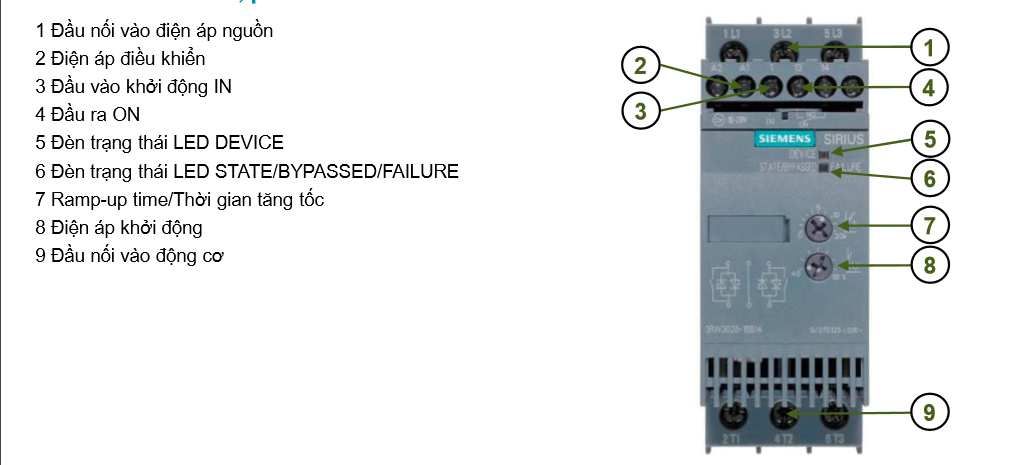

3. Hình Ảnh Mặt Trước Khởi động mềm Siemens 3RW30

  3.1 Nút điều chỉnh điện áp Initial Voltage (8)

   Giá trị điện áp khởi động được đặt bằng nút điều chỉnh điện áp khởi động U. Giá trị này xác định mômen bắt đầu của động cơ. Điện áp khởi động thấp hơn dẫn đến mômen khởi động thấp hơn (khởi động nhẹn hàng hơn) và dòng khởi động thấp hơn. Điện áp khởi động được chọn phải đủ cao để đảm bảo rằng động cơ khởi động trơn tru ngay sau khi lệnh bắt đầu

3.2 Nút điều chỉnh thời gian tăng tốc Ramp-Up Time (7)

      Xác định độ dài của thời gian dốc cần thiết bằng nút điều chỉnh thời gian tăng tốc t. Thời gian tăng tốc là thời gian cần thiết để tăng điện áp động cơ kể từ khi khởi động đến điện áp định mức. Thời gian này chỉ ảnh hưởng đến mô-men xoắn tăng tốc của động cơ,điều này thúc đẩy tải trong quá trình tăng tốc. Thời gian khởi động động cơ thực tế phụ thuộc vào tải và có thể khác với cài đặt của khởi động mềm 3RW. Thời gian dốc dài hơn dẫn đến dòng khởi động thấp hơn và mômen tăng tốc giảm. Kết quả là khởi động chậm hơn và mượt mà hơn. Thời gian tăng tốc phải đủ dài để động cơ đạt tốc độ định mức. Nếu thời gian được chọn quá ngắn, hay nếu thời gian dốc kết thúc trước khi động cơ khởi động thành công, dòng khởi động rất cao, thậm chí có thể bằng dòng điện khởi động trực tiếp ở cùng tốc độ xảy ra ngay lập tức.Bộ khởi động mềm SIRIUS 3RW30 có thể bị hỏng trong ứng dụng này (đặt thời gian dốc ngắn hơn so với thời gian khởi động động cơ thực tế). Có thể đặt thời gian tăng tốc tối đa là 20s cho 3RW30.

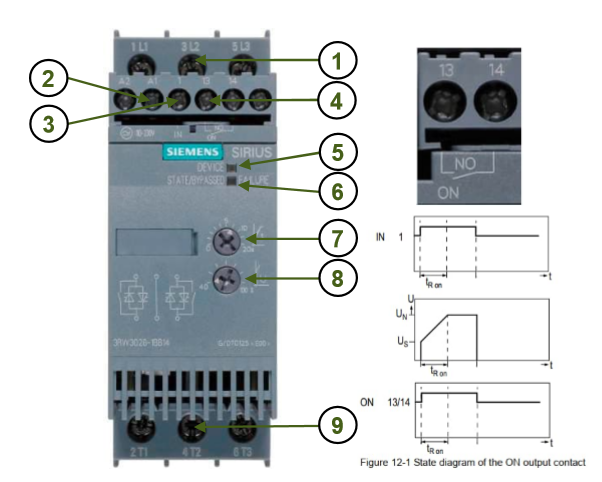

     3.3 Tiếp điểm đầu ra ON (4)

      Tiếp điểm đầu ra chân 13/14 (ON) đóng nếu có tín hiệu ở chân 1 (IN); nó vẫn đóng cho đến khi lệnh khởi động được gỡ bỏ.
      Ví dụ :  Đầu ra có thể được sử dụng để điều khiển công tắc tơ được kết nối phía trên hoặc thực hiện lệnh giữ nếu bạn đã chọn điều khiển bằng nút bấm.

4. Cài đặt nhanh khởi động mềm Siemens 3RW30

 Dưới đây là bảng tham khảo cài đặt khởi động mềm 3RW30

    4.1 Chỉnh Initial Voltage

• Điện áp bắt đầu cấp cho động cơ
• Gợi ý :
  • 40-45% cho tải nhẹ (quạt, băng tải)
  • 50–60% cho tải trung bình (bơm nước)

         Điện áp quá thấp → không đủ mô-men
         Điện áp quá cao → dòng khởi động lớn hơn

    4.2 Chỉnh Ramp-Up Time

• Thời gian tăng điện áp từ Initial lên 100%
• Gợi ý cài đặt:
  • 5–10s cho tải nhẹ
  • 10–15s cho tải trung bình
  • Tối đa 20s nếu muốn tăng rất êm

    4.3 Cài đặt gợi ý theo ứng dụng

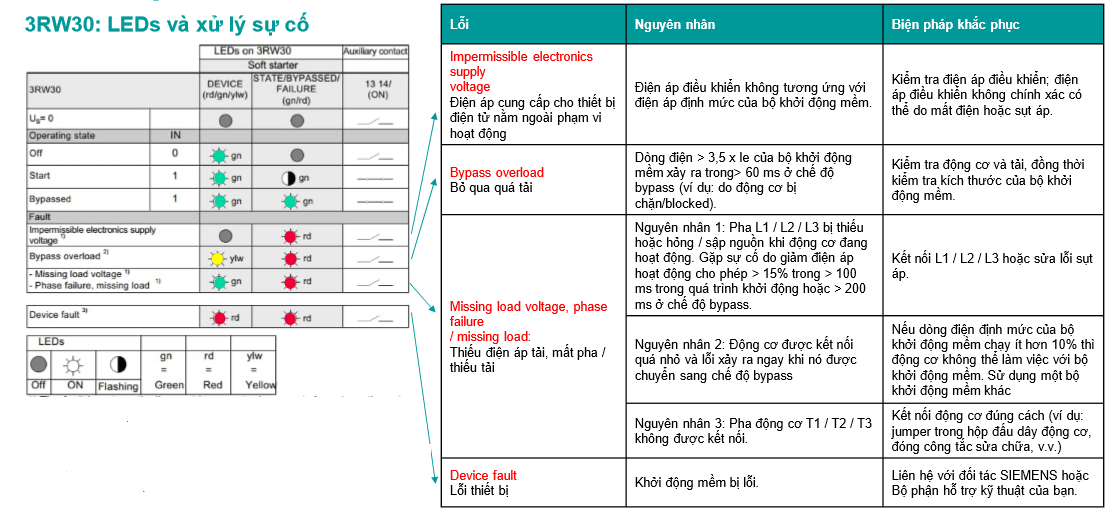

5. Khởi động mềm Siemens 3RW30 LEDs và xử lý sự cố

    5.1 Bảng hiện thị leds trên khởi động mềm Siemens 3RW30

   5.2 Bảng xử lý sự cố khởi động mềm Siemens 3RW30

1. Lỗi được tự động thiết lập lại bởi một sự kiện gửi đi. Khởi động lại tự động được bắt đầu và 3RW khởi động lại nếu có lệnh bắt đầu ở đầu vào.
2. Có thể nhận ra lỗi bằng cách loại bỏ lệnh khởi động ở đầu vào bắt đầu.
3. Tắt điện áp điều khiển, sau đó bật lại. Nếu lỗi vẫn còn, hãy liên hệ với đối tác Siemens hoặc liên hệ với chúng tôi để được tư vấn cụ thể : Liên hệ Điện Tự Động

7. Mẹo Tối Ưu Cài Đặt

• Ghi lại thông số cho từng loại tải
• Theo dõi dòng khởi động thực tế bằng ampe kìm
• Đảm bảo thông gió tốt quanh thiết bị
• Không nên dùng cho tải quá nặng hoặc cần dừng mềm

8. Tổng Kết

Khởi động mềm Siemens 3RW30 là lựa chọn lý tưởng cho ứng dụng tải vừa và nhẹ, nơi không yêu cầu dừng mềm. Thiết bị này dễ cài đặt, giá hợp lý, tích hợp bypass , rất phù hợp cho các hệ thống tủ điện dân dụng, HVAC, hệ thống bơm/quạt nhỏ.

• Xem sơ đồ đấu dây khởi động mềm Siemens 3RW30 tại đây
