Hướng Dẫn Đấu Nối Khởi Động Mềm Siemens 3RW30

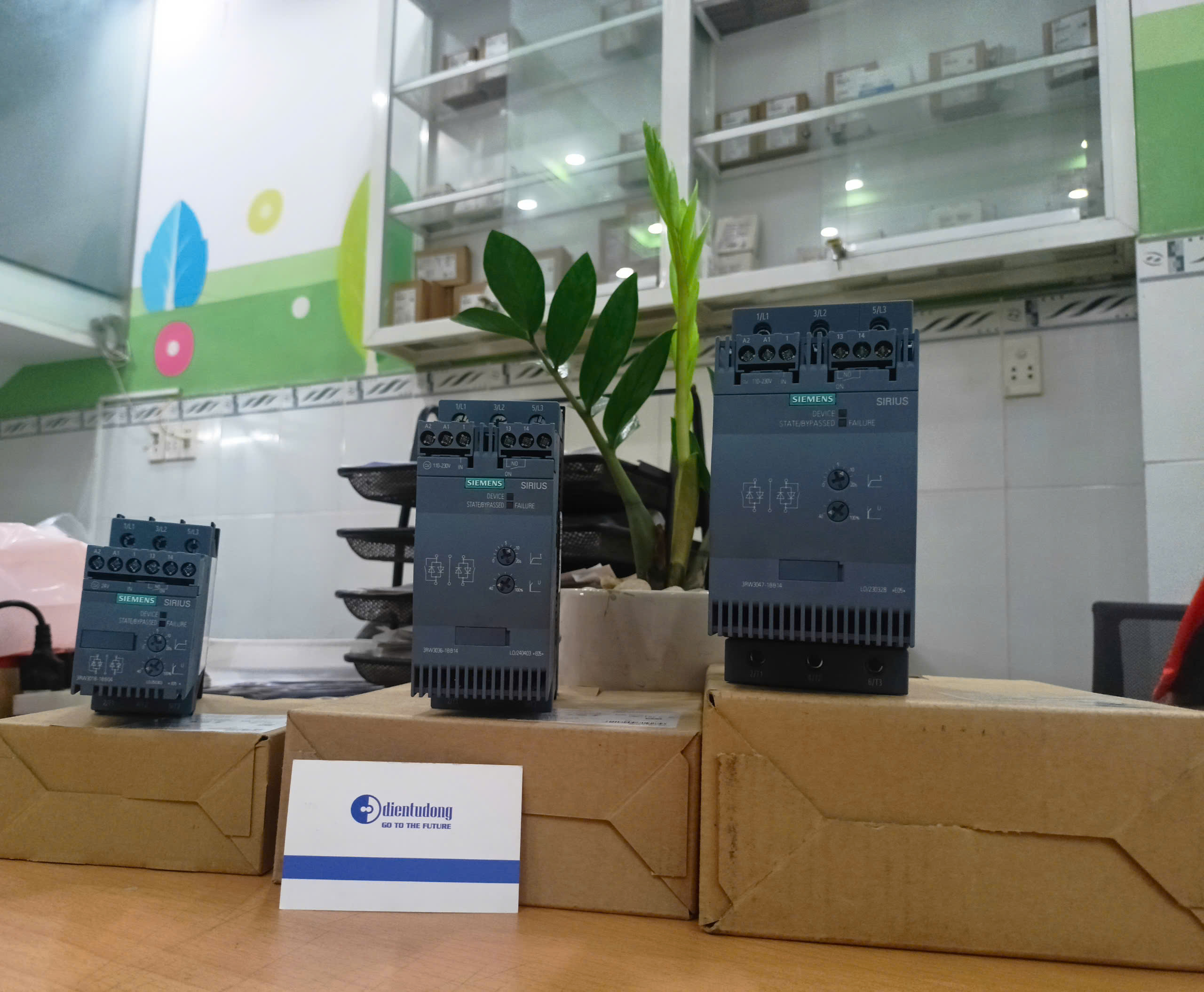

1. Tổng Quan Về Đấu Nối Khởi Động Mềm Siemens 3RW30

Khởi động mềm Siemens 3RW30 sử dụng nguyên lý điều khiển điện áp xoay chiều đầu vào bằng thyristor để giảm dòng khởi động. Để thiết bị hoạt động chính xác và an toàn, cần hiểu rõ sơ đồ và nguyên tắc đấu dây.

Xem thêm bài viết tổng quan về khởi động mềm Siemens 3RW30

2. Sơ Đồ Cổng Kết Nối Siemens 3RW30

Xem chi tiết : Hướng Dẫn Cài Đặt Và Chức Năng Khởi Động Mềm Siemens 3RW30

3. Nguyên Lý Hoạt Động Cơ Bản

1. Cấp điện cho A1–A2 → thiết bị sẵn sàng hoạt động

2. Khi chân IN được kích hoạt (nối với A1) → 3RW30 bắt đầu chu trình khởi động mềm

3. Khi IN ngắt, động cơ dừng ngay lập tức (không có dừng mềm)
   Dòng 3RW30 không hỗ trợ chức năng "ramp-down" (dừng mềm). Chức năng này chỉ có ở các dòng cao hơn như 3RW40, 3RW50, 3RW52, 3RW55

4. Đấu Nối Dây Cho Khởi Động Mềm 3RW30

Một vài sơ đồ mạch điển hình

1. Điều khiển bằng nút ấn
2. Điều khiển bằng PLC
3. Điều khiển với tùy chọn công tắc tơ

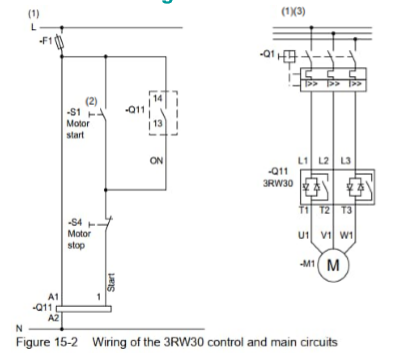

4.1 Điều khiển bằng nút ấn

Nguyên lý hoạt động:

1. Cấp nguồn điều khiển 220VAC vào A1–A2 → Thiết bị sẵn sàng hoạt động.

2. Mạch IN nối với A1 qua chuỗi: STOP (NC) → START (NO).

3. Khi nhấn START, tiếp điểm START đóng → dòng chạy từ L qua STOP → START → IN → A2 → khởi động mềm bắt đầu hoạt động.

4. Nếu nhấn STOP, tiếp điểm ngắt → IN mất tín hiệu → khởi động mềm dừng cấp điện cho động cơ (dừng cứng).

5. Relay trạng thái (13–14) có thể dùng để báo đèn RUN, hoặc điều khiển mạch ngoài.

Ưu điểm điều khiển bằng nút nhấn:

• Cực kỳ đơn giản, dễ bảo trì

• Không cần PLC hay mạch điện tử

• Linh hoạt cho nhiều hệ thống động cơ nhỏ

4.2 Điều khiển bằng PLC

Dùng PLC để điều khiển khởi động mềm 3RW30 một cách tự động – chính xác – có logic, giúp tích hợp dễ dàng vào hệ thống điều khiển tổng thể.

Nguyên lý hoạt động:

• Chân IN nhận trực tiếp điện áp 24VDC từ PLC output.

• A1 – A2 vẫn phải cấp đúng điện áp nuôi điều khiển (thường là 24VDC nếu loại bạn dùng là bản 24V).

• Khi PLC cấp điện 24VDC vào IN → khởi động mềm bắt đầu khởi động tải.

• Khi PLC ngắt → IN mất điện → khởi động mềm dừng ngay (dừng cứng).

4.3 Điều khiển bằng Contactor

Sử dụng contactor cuộn coil 24VDC (hoặc 220VAC tùy hệ) để kích hoạt chân IN của khởi động mềm Siemens 3RW30. Đây là cách làm cực kỳ phổ biến trong các hệ thống điều khiển đơn giản hoặc trung gian — giúp bạn bật/tắt khởi động mềm từ xa, cách ly mạch, và bảo vệ mạch điều khiển.

Nguyên lý hoạt động:

• Khi contactor hút, điện áp được cấp vào chân IN của 3RW30 → động cơ khởi động mềm.

• Khi contactor nhả, IN mất điện → khởi động mềm dừng ngay (dừng cứng).

Mẹo an toàn:

• Chọn contactor có coil phù hợp với điện áp hệ thống điều khiển (24VDC hoặc 220VAC).

• Thêm CB hoặc cầu chì nhỏ bảo vệ mạch điều khiển.

• Gắn đèn báo trạng thái để dễ kiểm tra khi bảo trì.

5.Những Lưu Ý Khi Đấu Nối

• Không đảo thứ tự L1 – L3 hoặc T1 – T3

• Đảm bảo điện áp điều khiển đúng chuẩn (không vượt định mức)

• IN phải được kích đúng cách để bắt đầu chu trình

• Luôn kiểm tra dòng khởi động và relay trạng thái sau khi chạy thử

• Không cần lắp thêm contactor bypass vì 3RW30 đã tích hợp bypass bên trong

6. Tổng Kết

Khởi động mềm Siemens 3RW30 là lựa chọn lý tưởng cho những hệ thống động cơ công suất nhỏ và trung bình, yêu cầu khởi động êm và không cần dừng mềm. Việc đấu nối đúng cách sẽ giúp thiết bị hoạt động ổn định, tăng tuổi thọ động cơ và giảm thiểu rủi ro.
