Đảm Bảo An Toàn Cho Hệ Thống Sử Dụng Khởi Động Mềm Siemens 3RW – Hướng Dẫn Nhanh

Khởi động mềm Siemens SIRIUS 3RW là giải pháp điều khiển khởi động và dừng động cơ hiệu quả, tiết kiệm năng lượng và bảo vệ thiết bị tối ưu. Tuy nhiên, để đảm bảo vận hành an toàn và chính xác, việc cấu hình và phối hợp bảo vệ hệ thống là điều vô cùng quan trọng. Bài viết dưới đây sẽ hướng dẫn nhanh cách cấu hình ngăn lộ động cơ sử dụng khởi động mềm SIRIUS 3RW theo tiêu chuẩn IEC.

1. Phối Hợp Bảo Vệ Ngăn Lộ Động Cơ

Tùy vào yêu cầu từng ứng dụng, bạn có thể:

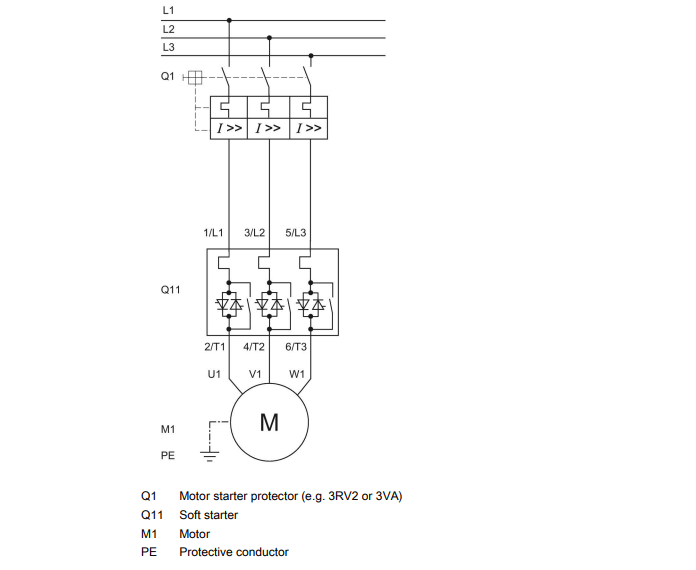

• Không cần cầu chì, sử dụng bộ khởi động mềm kết hợp bộ bảo vệ quá tải (MPCB/MCCB).

• Nếu muốn đạt phối hợp bảo vệ loại 2 (ToC2), cần bổ sung cầu chì bán dẫn (semiconductor fuse) để bảo vệ phần tử điện tử trong khởi động mềm khỏi sự cố ngắn mạch nghiêm trọng.

 Loại phối hợp bảo vệ theo tiêu chuẩn IEC 60947-4-1:

• Loại 1 (ToC1): Thiết bị không còn dùng được sau sự cố (bảo vệ con người, không bảo vệ thiết bị).

• Loại 2 (ToC2): Thiết bị vẫn sử dụng lại được sau sự cố (bảo vệ con người và thiết bị).

2. Thiết Lập Dòng Điện Cho Động Cơ

Khi sử dụng bộ bảo vệ SIRIUS 3RV20 có chức năng bảo vệ quá tải:

• Kích hoạt chế độ bảo vệ tích hợp trên 3RW để đảm bảo động cơ được bảo vệ chính xác.

• Cài đặt dòng điện khởi động mềm tương đương dòng định mức động cơ (Ie).

• Đảm bảo thiết bị bảo vệ chỉ ngắt mạch sau khởi động mềm để khởi động mềm thực hiện đúng chức năng bảo vệ.

 Lưu ý:

• Khởi động mềm 3RW hoạt động an toàn với dòng điện tối đa 8 lần Ie.

• Nếu vượt quá, khởi động mềm không thể ngắt mạch → cần MCCB hoặc bộ phối hợp cầu chì + contactor để đảm bảo an toàn.

3. Cấu Hình Bảo Vệ Đường Dây

Đường dây cấp nguồn cần được bảo vệ khỏi quá tải và ngắn mạch:

• Nên dùng cầu chì hoặc CB có chức năng ngắt quá tải, như SIRIUS 3RV20.

• Tránh sử dụng thiết bị không có bảo vệ quá tải (ví dụ: 3RV23), do không đáp ứng tiêu chuẩn thử nghiệm.

 Nếu không dùng cầu chì, bắt buộc phải dùng MPCB có khả năng ngắt quá tải để bảo vệ hệ thống.

4. Bảo Vệ Động Cơ

Trường hợp sử dụng cầu chì bảo vệ cáp:

• Bộ khởi động mềm 3RW sẽ đảm nhận chức năng bảo vệ động cơ quá tải, nếu:

  • Điều kiện khởi động đơn giản (CLASS 10).

  • Dòng khởi động, thời gian và tần suất khởi động nằm trong giới hạn cho phép.

  • Không cần thêm công tắc tơ đường dây.

Nếu khởi động tải nặng:

• Nên phối hợp bảo vệ thêm để đảm bảo an toàn tuyệt đối cho thiết bị và động cơ.

5. Phân Loại Cấp Bảo Vệ (Trip Classes)

• Cấu hình không dùng cầu chì chỉ đáp ứng CLASS 10.

• Với CLASS 20 hoặc CLASS 30, cần:

  • Kết hợp khởi động mềm + cầu chì.

  • Có thể thêm contactor đường dây để đảm bảo chức năng ngắt nguồn khi sự cố.

6. Sử Dụng Công Tắc Tơ Đường Dây (Line Contactor)

Trong ứng dụng:

• Khởi động thường xuyên

• Tải nặng (CLASS 20 trở lên)

 Khuyến nghị sử dụng: Cầu chì + Contactor nguồn.

• Ngắt nguồn thông qua tiếp điểm báo lỗi của 3RW để xử lý cả trường hợp thyristor hoạt động bất thường và không tự ngắt.

7. Lưu Ý Khi Chọn Mã Hàng

• Dữ liệu công suất động cơ chỉ mang tính tham khảo, dựa trên CLASS 10.

• Đối với điều kiện đặc biệt, hãy sử dụng công cụ mô phỏng STS (Simulation Tool for Soft Starters) để lựa chọn thiết bị phù hợp.

8. Trip Class khởi động mềm Siemens SIRIUS 3RW

8.1 Giải thích Trip Class trong khởi động mềm Siemens

8.2 Bảng đề xuất Trip Class theo từng ứng dụng cho khởi động mềm Siemens SIRIUS 3RW

9. Tài Liệu Tham Khảo

• Tài liệu cấu hình bảo vệ phối hợp (ToC1 & ToC2):
  Xem tại đây (PDF - Siemens Official)

10. Ghi Chú Bảo Hành

• Nếu khách hàng lựa chọn phối hợp bảo vệ loại 1 (ToC1), chỉ bảo vệ hệ thống chứ không bảo vệ thiết bị.

• Trong trường hợp thiết bị bị hư hỏng do sự cố từ bên ngoài, hãng có quyền từ chối bảo hành.
