Phân Loại Và Lựa Chọn RCCB Siemens Theo Tải – Hướng Dẫn Chi Tiết

1. Tổng quan chung

• 250 người chết mỗi năm do tai nạn điện
• Đa phần hệ thống không cung cấp bảo vệtiếp xúc trực tiếp

Tiếp xúc trực tiếp (tức là IΔn ≤ 30 mA) và gián tiếp (IΔn> 30 mA) với các vật dẫn điện được cung cấp năng lượng gây nguy hiểm nghiêm trọng cho con người. Nguy cơ cá nhân chết người có thể phát sinh trong các trường hợp sau:

1. Lỗi đấu nối trong quá trình lắp đặt
2. Lỗi cách điện
3. Thiết bị/tải lỗi
4. Thực hành công việc không phù hợp

Đó là lý do tại sao bảo vệ chống tiếp xúc trực tiếp (bảo vệ bổ sung) và bảo vệ chống tiếp xúc gián tiếp (bảo vệ lỗi) là cần thiết!

Các thiết bị bảo vệ dòng điện rò ngăn ngừa các tai nạn điện đe dọa tính mạng thông qua việc ngắt nhanh các dòng điện rò nguy hiểm xuống đất. Chúng bảo vệ cuộc sống con người và ngăn ngừa hỏa hoạn bắt đầu bằng đánh lửa điện

• Bảo vệ chống tiếp xúc trực tiếp với IΔn ≤ 30 mA: Thiết bị bảo vệ dòng rò như bảo vệ chống điện giật bổ sung trong trường hợp không thực hiện được các biện pháp bảo vệ cơ bản.
• Bảo vệ sự cố vớiIΔn> 30 mA: Bảo vệ chống điện giật trong điều kiện sự cố.
• Chống cháy vớiIΔn ≤ 300 mA: Trong nhà máy
• với nguy cơ hỏa hoạn đặc biệt
• chủ yếu được làm bằng vật liệu xây dựng dễ cháy
• chứa hàng hóa không thể thay thế có giá trị lớn

Việc lựa chọn toàn diện các loại (Type) RCCB phù hợp cho bất kỳ yêu cầu nào

Các thiết bị bảo vệ dòng rò được phân biệt với nhau về tính phù hợp để phát hiện các dạng khác nhau của dòng điện rò.

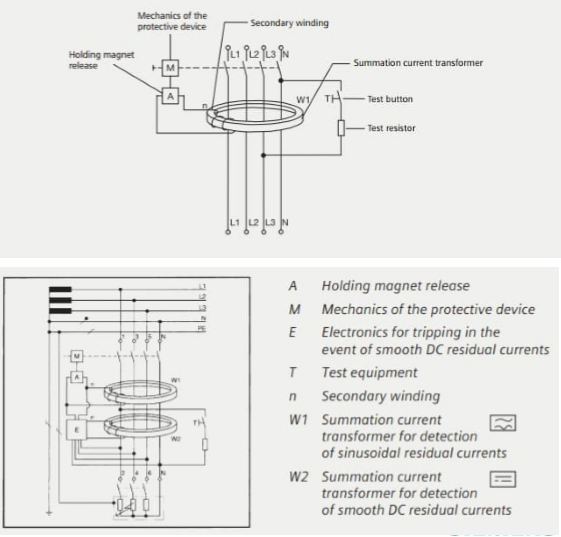

1.1 Cấu tạo các loại (type) của RCCBs

Type A

Bộ ngắt mạch hoạt động bằng dòng rò của LoạiA về cơ bản bao gồmcác nhóm chức năng sau:

• Máy biến dòng để phát hiện dòng rò

• Mạch cắt với các thành phần để đánh giá và giữ nam châm để chuyển đổi biến đo dòng điện thành một chốt cơ học

• Cơ chế ngắt với các tiếp điểm

Type B/B+

Loại thiết bị này có hai hệ thống phát hiện, phát hiện, đánh giá và ngắt kết nối theo yêu cầu Loại A độc lập với nguồn cung cấp. Vì lý do vật lý, chỉ cần cung cấp điện áp để phát hiện của dòng rò DC trơn. Điện áp được cung cấp bởi tất cả các cáp cung cấp đường dây

Ghi chú: Ngoại trừ mạch cắt, thiết kế của Type AC và Type F của RCCB giống với Type A.

2. Tổng quan sản phẩm RCCB và RCBO Siemens

1. RCBO 5SU9 TYPE AC, A :
    • In= 6..63 A
   • I∆n: 10-300 mA
   • 1P+N (solid, switched N)
   • Đặc tuyến cắt MCB: B, C
   • Dòng cắt 4.5, 6, 10 KA
2. RCBO 5SV9, Type AC, A : • In= 6..40 A
   • I∆n: 30mA
   • 1P+N (switched N)
   • Đặc tuyến cắt MCB: B, C
   • Dòng cắt 4.5, 6 KA

3. RCBO 5SU1 Type AC, A, F
   • In= 6…40 A
   • I∆n = 10…300 mA
   • 1P+N (switched N)
   • Đặc tuyến cắt MCB: B, C
   • Dòngcắt 4,5, 6, 10 KA
4. RCBO 5SV1 Type AC
   • In= 2…16 A
   • I∆n = 30 mA
   • 1P+N (switched N)
   • Đặc tuyến cắt MCB: B, C
   • Dòngcắt 4,5, 6,10 KA

3. Bảo vệ người và cháy nổ

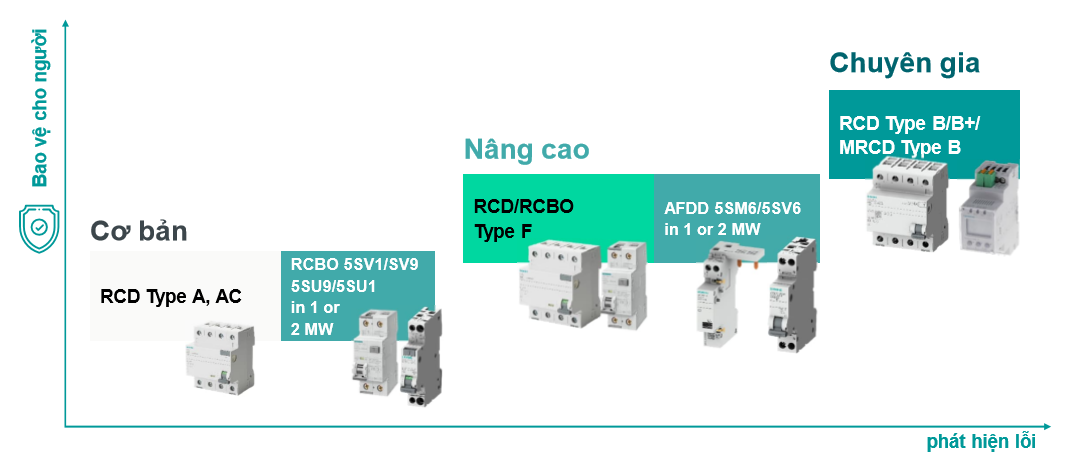

4. Thiết bị bảo vệ cho người

5. Những Lưu Ý Khi Lắp Đặt RCCB

✅ Phải đảm bảo trung tính (N) đi qua RCCB
✅ Không nối đất trung tính sau RCCB
✅ Lắp RCCB ở đầu mạch cần bảo vệ
✅ Không dùng RCCB như MCB – vì RCCB không ngắt quá tải hoặc ngắn mạch
✅ Đối với dòng lớn >63A → dùng RCCB loại công nghiệp kết hợp CB tổng

6. Kết Luận

RCCB Siemens không chỉ là thiết bị an toàn bắt buộc trong hệ thống điện hiện đại, mà còn là “lớp bảo vệ sinh mạng” quan trọng. Để đạt hiệu quả cao, người thiết kế và thi công cần nắm rõ phân loại Type, loại dòng rò, và tải đặc thù. Lựa chọn sai Type RCCB có thể dẫn đến tình trạng không phát hiện được lỗi rò nguy hiểm.
